정확하고 안정적인 테스트 데이터 ㅣ 노점 트랜스미터

압축 공기 시스템에서 이슬점(노점) 제어는 공기 품질을 결정하여 장비 효율과 제품 품질에 직접적인 영향을 미칩니다. 이는 반도체, 제약, 광전자, 정밀 제조 등 고순도 공기를 사용하는 모든 분야에서 특히 중요합니다. EYC-TECH사의 THS88MAX 산업용 이슬점 센서는 초저습도 측정 기능을 통해 실시간 및 안정적인 이슬점 모니터링을 통해 공기 건조도가 기준을 충족하는지를 파악하고 파이프라인 응축, 장비 부식 및 프로세스 이상을 사전에 방지할 수 있도록 도와줍니다.

< 간편한 설치 >

압축 공기 드라이어 시스템에서 고정밀 노점 측정에 대한 수요를 맞추기 위해, THS88MAX 산업용 노점 센서, 설치용 블럭 챔버, 그리고 디스플레이 모듈을 통합한 완변한 측정 솔루션을 제공합니다.

이를 통해 안정적이고 신뢰성 높은 측정 데이터를 다양한 산업 분야에 공급하고 있습니다.

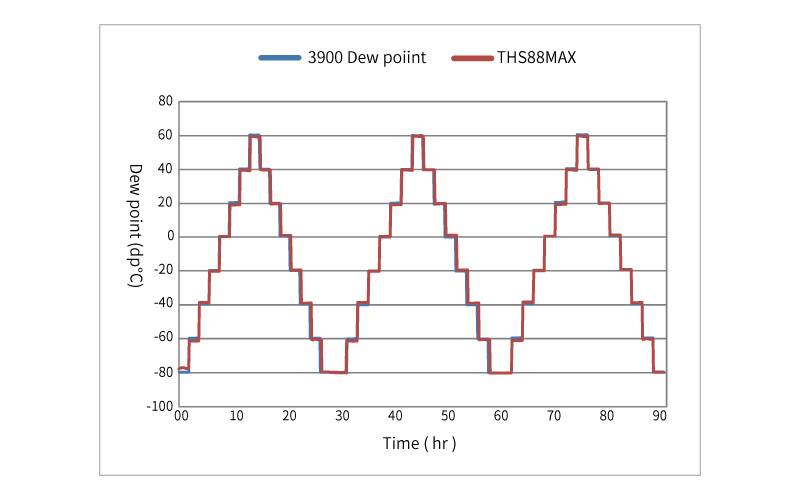

< 3-Cycle Curve Testing ㅣ 국제 표준 준수 >

측정 정확도를 보장하기 위해 Yuden-tech(EYC-TECH)의 교정 실험실은 IEC 61298 및 ISO 17025 표준에 따라 평가 절차를 수행합니다. 노점 센서는 3-cycle curve testing을 거쳐 국제 표준 장비와 비교 검증을 합니다. 시험 데이터는 표준 장비와의 높은 일관성을 보이며, 오차가 적고 측정 정밀도가 높습니다. 반복적인 테스트를 통해 장기 드리프트가 최소화된 안정적인 측정 곡선이 확인 되었으며, 이는 노점센서의 신뢰성을 입증합니다.

아래 차트 결과에 따르면, 테스트 샘플의 정확도는 수분 발생기와 이슬점 표준 장비(Chilled Mirror/MBW)의 정확도 차트와 일치합니다.

< 어플리케이션 테스트 >

국제 시험 기준을 준수하며, 측정 결과는 데이터로 검증 되었습니다. 압축공기 드라이어 후단에 간편하게 설치할 수 있어 다양한 용도에 적합합니다. 이슬점 센서 키트를 사용하면 저노점 압축공기 드라이어의 품질을 보장할 수 있으며, 엄격한 조건에서도 중요한 공정 환경을 유지하여 더욱 효율적이고 품질 높은 운영을 지속할 수 있습니다.

아래 테스트는 이슬점 센서 키트를 흡착식 드라이어 후단에 설치하고 진행하였습니다. 건조 과정은 HMI를 통해 기록되었으며, 2025년 2월 6일 ~ 2025년 2월 13일 까지 이슬점 온도와 주변 온도를 측정 하였습니다.

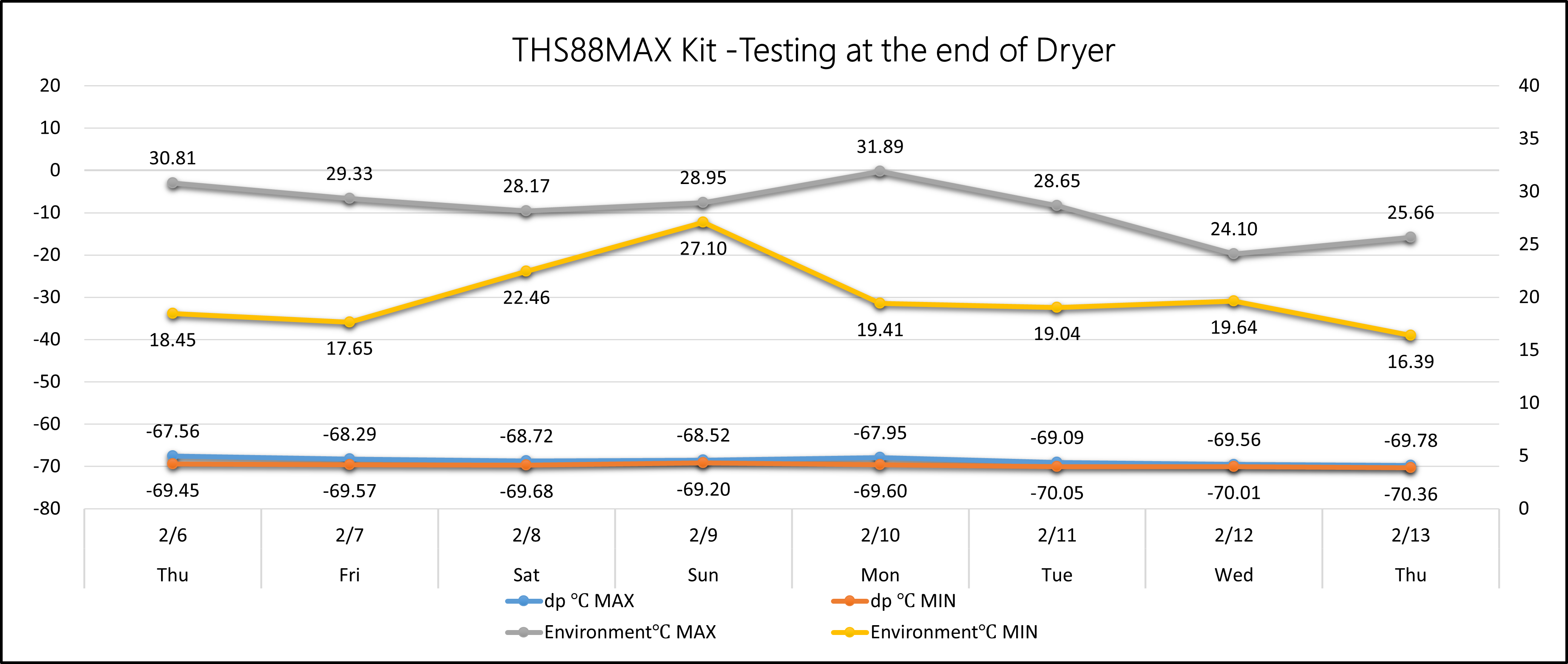

1. THS88MAX 산업용 노점 센서는 흡착식 드라이어 후단에 사용되었습니다:

   표시된 꺾은 선 그래프에서 파란색과 주황색 선은 노점 온도를 나타냅니다.

   건구 온도:  16 ~ 32℃
   노점 온도:  -67.56 ~ -70.36℃

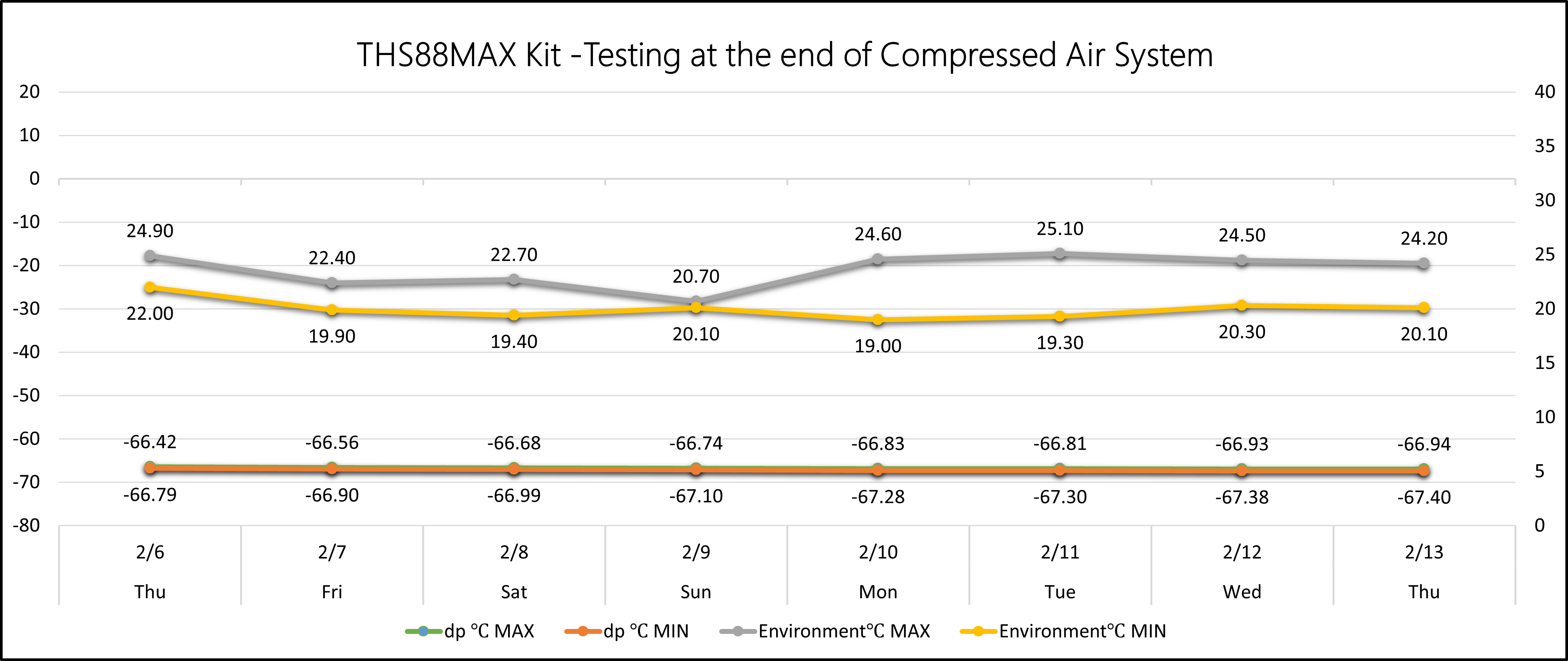

2. THS88MAX 산업용 노점센서, 압축 공기(CDA) 시스템 실내 공정 라인 테스트:

   표시된 꺾은 선 그래프에서 파란색과 주황색 선은 노점 온도를 나타냅니다.

   건구 온도:  19 ~ 26℃
   노점 온도:  -66.42 ~ -67.41℃

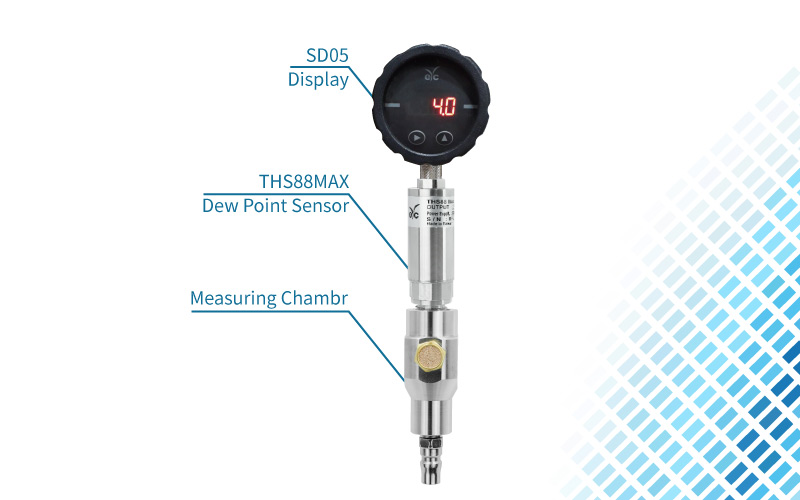

THS88MAX 이슬점(노점) 측정 키트

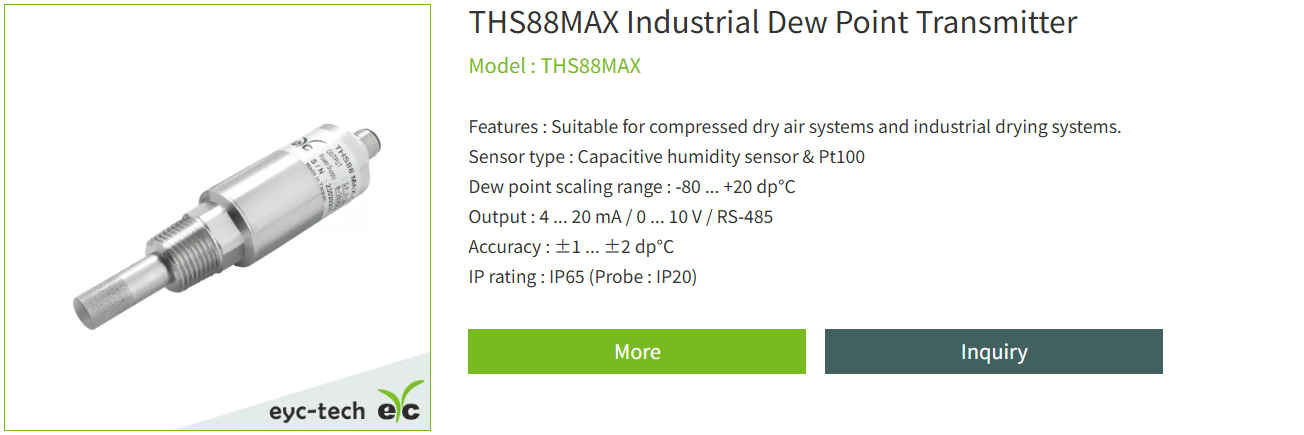

이슬점(노점) 센서

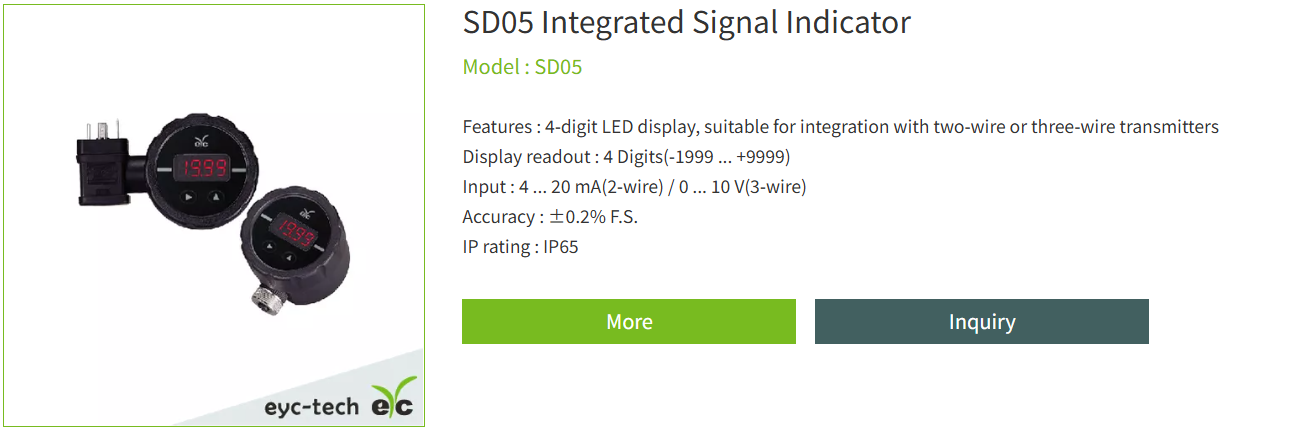

로컬 디스플레이 (4 ~ 20mA 전송 출력 기능 포함)

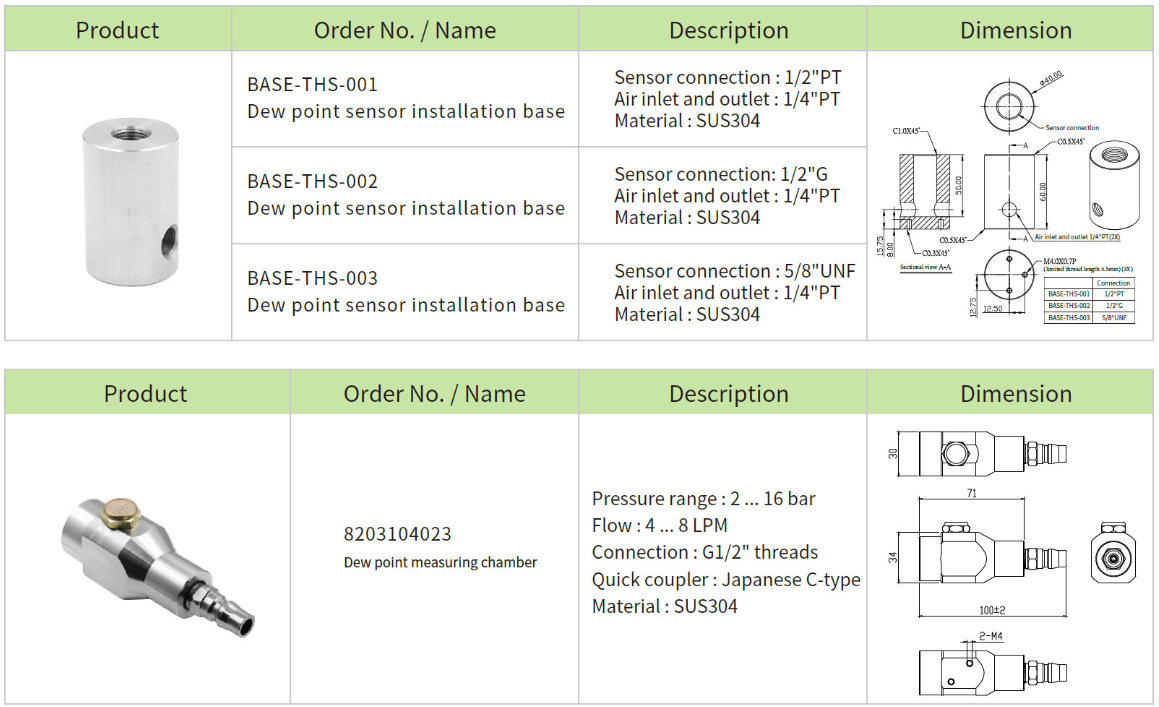

이슬점(노점) 센서 설치용 전용 샘플링 블럭 챔버

<신제품>

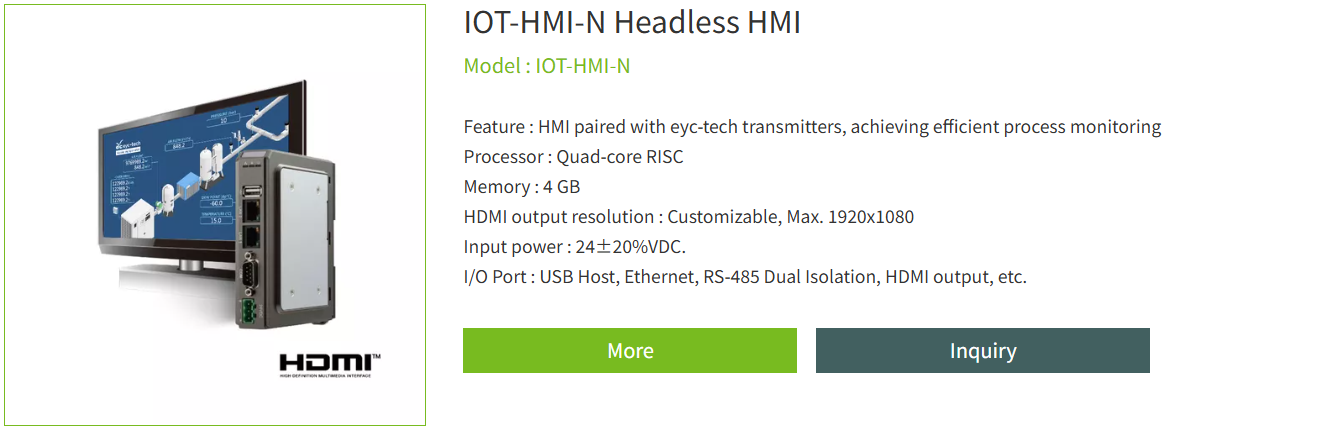

국내 압축 공기 에너지 세이빙 모니터링 HMI 시스템

이슬점(노점) 센서에 대해 궁금하시다면 연락주시기 바랍니다.
