라미나 플로우

라미나 플로우(층류)는 공기 흐름의 한 형태로서 공기가 평행한 층을 이루어 흐르는 것을 의미한다. 기체의 층 흐름이라고도 하며 난류와 반되대는 용어이다. 정확하게는 레이놀즈수(Re)가 2,000 이하일 때 층류라고 한다. 이때는 인접한 공기가 서로 섞이지 않고 평행으로 흐른다. 레이놀즈 수가 증가하면 공기가 불규칙하게 되고 인접한 공기가 뒤섞이면서 흐르는 난류 상태로 변한다. 층류는 공기의 가장자리가 매우 평탄하고 유속이 느리며 분자적 점성(Molecular viscocity)이 상당히 클 때만 가능하다.

층류는 공기가 평행 층으로 제어되어 흐르는 것을 의미하는데, 이때 공기 흐름은 일정하고 균일하게 유지되어 난류와 불안정성을 효과적으로 최소화한다.

이러한 일관성은 오염 위험을 줄이는 데 도움이 되며, 공기 및 유체 역학 시스템에서 전반적인 효율을 향상시키기 위해 널리 사용된다.

크린룸에서 층류는 공기 중 오염 물질을 지속적으로 제거하여 높은 공기 청정도를 제공하며, 반도체, 바이오, 제약과 정밀 전자산업등에서 요구하는 엄격한 생산 기준에 필요한 사항이다.

생물 안전 작업대에서 층류는 작업 공간 전체에 안정적인 기류를 유지하여 오염 물질이 새어 나가는 것을 방지한다.

병원 수술실에서는 무균 환경을 제공하여 수술 수 감염 위험을 크게 줄여 준다.

라미나 플로우의 핵심 지표:

크린룸의 청정도는 공기 중에 떠다니는 미세 입자의 수와 크기를 기준으로 클래스가 나뉜다.

이 등급은 국제적으로 ISO 14644-1 표준에 따라 정의 되며, 숫자가 작을수록 청정도가 높다는 의미이다.

클린룸 클래스는 ISO 1 ~ 9까지 있으며, ISO 1은 가장 청정한 환경으로 0.1㎛ 크기의 입자가 거의 없는 수준이다.

반면 ISO 9은 일반적인 실내 환경과 유사한 수준이다.

반도체 미세 공정에서는 ISO 1 ~ 3, 반도체 생산 공정에서는 ISO 1 ~ 5수준이 요구되며, 제약 및 바이오는 ISO 5 ~ 7 등급이 적용된다.

따라서 ISO 5등급 클린룸 기준에 따르면 일반적인 풍속 범위는 0.3 ~ 0.5 m/s이며, 초저속 풍속은 균일하고 안정적으로 유지되어야 한다.

오버플로우

오버플로우는 공기가  한 구역에서 다른 구역으로 유출되거나 흘러나갈때 발생하는 움직임을 말한다. 이 메커니즘은 구역 간 차압을 유지하여 효과적인 환경 격리 및 오염 제어를 가능하게 하는데 일반적으로 사용된다.

음압 병실에서 오버플로우란, 차압을 발생시켜 병실 외부에서 내부로 오버플로우가 발생되게 하여 병원균이 병실 밖으로 나가지 못하게 하여 주변 지역으로 확산되는 것을 방지하여 의료진과 다른 환자를을 보호한다.

화학실험실에서는 저기류 오버플로우를 통해 유해한 대기 배출물을 효과적으로 억제할 수 있다.

고온 처리 구역에서는 오버플로우를 통해 열을 방출하여 냉각 효율을 높이고 장비의 안정적인 작동을 유지 한다.

추천 센서

유량 센서 / FDM06-L

저속 풍속을 감지하도록 특별히 설계되어 층류 환경에서 공기 흐름을 모니터링 하는데 이상적이며, 안정적인 기류 구역에 설치해야 합니다.

제품 특징

멀티 포트 구조: 여러 감지 지점의 압력 차이를 평균화하여 더욱 정확한 값을 제공합니다.

높은 감도: 0.1m/s 이하의 미세한 공기 흐름 변화를 정확하게 감지 합니다.

작은 압력 손실: 층류의 안정성을 깨지 않습니다.

측정 환경: 고온 그리고 고압 환경에 적합합니다.

구조: L 자형 프로브를 통해 설치가 간편합니다.

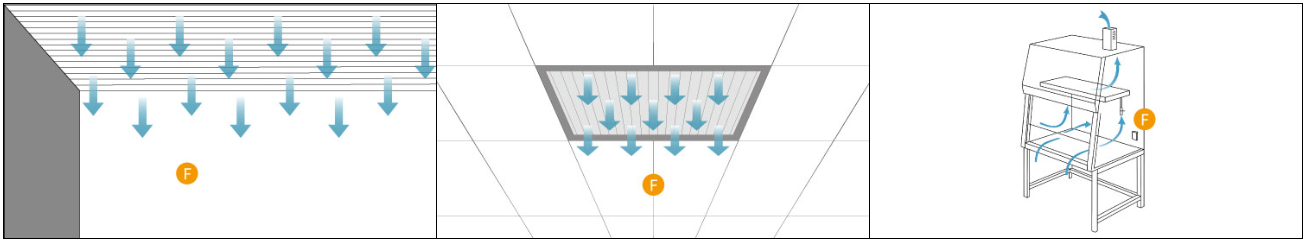

<설치 위치 시뮬레이션> ⓕ

유량 센서 / FDM06-L 이 궁금하시면 연락주시기 바랍니다.
